Aykome Mühendislik olarak Ceyport Limanı’nda, sıvı dökme yük depolama ve sevkiyat operasyonlarının tek bir merkezden izlenip yönetilmesi için inSCADA tabanlı kapsamlı bir SCADA ve terminal yönetim sistemi devreye aldık. Sistem; limanın depolama tanklarından pompa grubuna, araç kantarlarından enerji ölçümüne kadar tüm kritik süreçleri tek bir web tabanlı arayüzde buluşturuyor.
Liman Depolama Tanklarının Canlı İzlenmesi

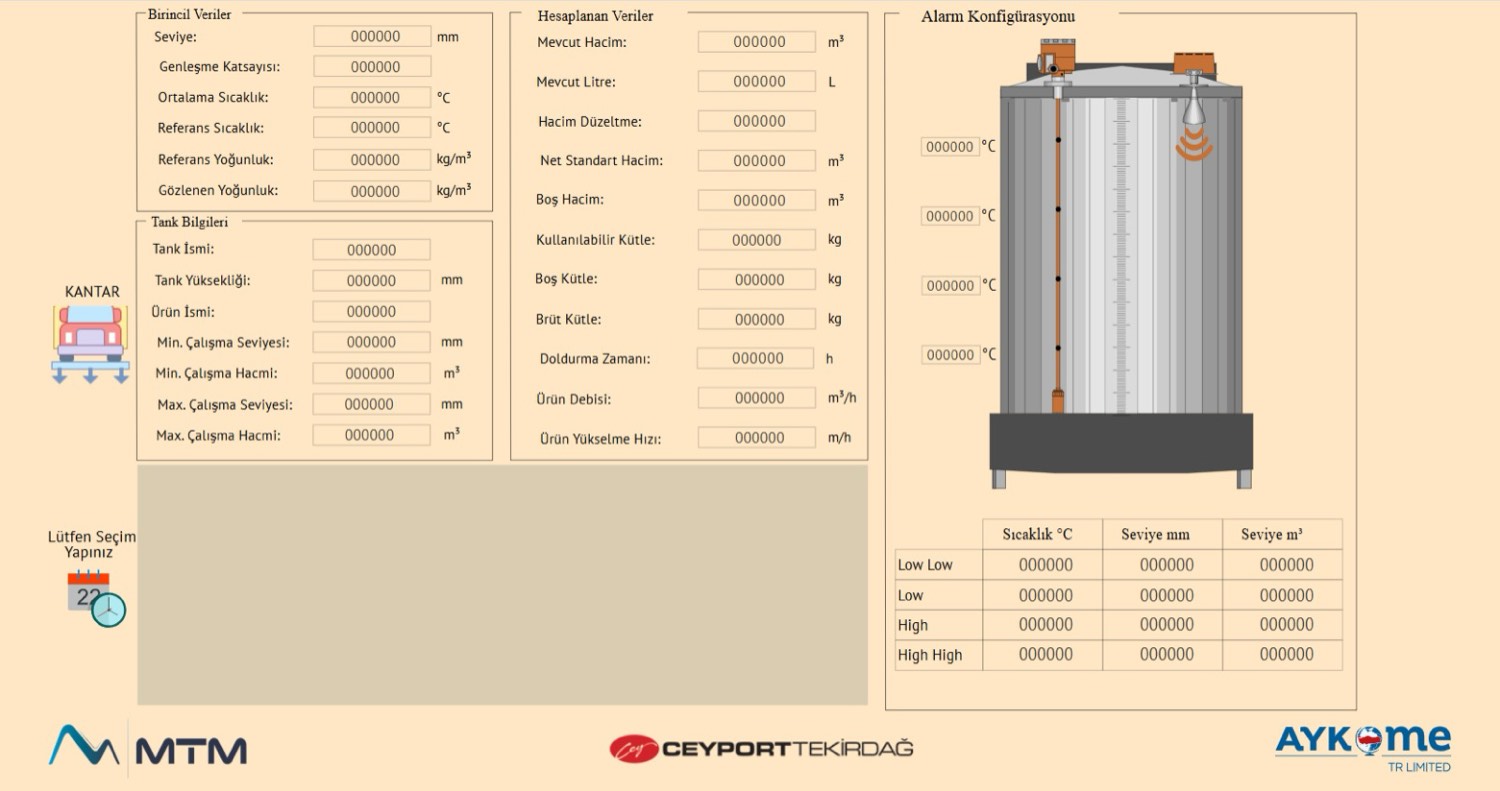

Limandaki 20 depolama tankının her biri, seviye transmitterleri ve dört kademeli sıcaklık sensörleriyle sürekli izleniyor. Operatörler ana ekran üzerinden tüm tankların seviye, sıcaklık ve hacim bilgilerini tek bakışta görebiliyor; dilediği tanka tıklayarak ayrıntılı tank ekranına ve geçmiş trend verilerine ulaşabiliyor. Tankın doluyor, boşalıyor ya da sabit durumda olduğu otomatik olarak tespit edilerek ekranda görselleştiriliyor.
Hassas Hacim ve Kütle Hesaplamaları
Sistemin en güçlü yanlarından biri, her tank için özel olarak tanımlanmış strapping (kalibrasyon) tabloları üzerinden milimetre hassasiyetinde hacim hesabı yapabilmesi. Seviye verisi doğrudan litreye çevrilirken, tankın doluluk seviyesine göre aktif sıcaklık sensörleri dikkate alınarak ortalama ürün sıcaklığı hesaplanıyor. Bu sıcaklık değeri ile başlangıç yoğunluğu ve genleşme katsayısı kullanılarak anlık yoğunluk, hacim düzeltme faktörü, net hacim, brüt kütle, kullanılabilir kütle ve boş kapasite gibi ticari açıdan kritik değerler otomatik olarak üretiliyor. Böylece operasyon ekibi, her an tankta ne kadar ürün bulunduğunu ve ne kadar alım yapılabileceğini güvenilir biçimde biliyor.
Anlık Debi Takibi
Her tank için seviye değişiminden yola çıkarak anlık dolum ve boşaltım debisi (m³/saat) hesaplanıyor. Bu sayede yükleme ve boşaltma operasyonlarının hızı canlı olarak takip edilebiliyor, beklenmeyen sapmalar erkenden fark ediliyor.
Pompa ve Soft Starter Entegrasyonu
Limandaki 23 adet pompa, soft starter’lar üzerinden Modbus TCP protokolüyle sisteme bağlanarak çalışma durumları, elektriksel değerleri ve arıza bilgileri gruplar halinde izlenebilir hale getirildi. Operatörler pompa ekranlarından tüm sürücüleri tek noktadan takip edebiliyor.
Kantar ve Sevkiyat Takibi
Beş adet araç kantarı, ada ve peron bazında sisteme entegre edildi. Tartım değerleri doğrudan SCADA ekranlarına aktarılarak sevkiyat sürecinin tank verileriyle birlikte izlenmesi sağlandı.
Enerji İzleme
Limanın enerji analizörü sisteme dahil edilerek elektrik tüketimi ve güç kalitesi parametreleri tek ekranda görüntüleniyor; enerji verileri operasyon verileriyle birlikte raporlanabiliyor.
Dış Sistemlerle Veri Paylaşımı
SCADA sistemi, Modbus TCP Slave arayüzü ile limanın Sofrel telemetri/RTU altyapısına veri sunuyor. Böylece tank ve proses verileri, üst seviye sistemlerle ve uzak izleme merkezleriyle güvenli biçimde paylaşılabiliyor.
Güvenilirlik ve Veri Sürekliliği
Saha cihazlarıyla haberleşme sürekliliği bir watchdog mekanizmasıyla takip ediliyor; bağlantı kayıpları anında raporlanıyor. Geçmiş veriler sisteme aktarılarak uzun dönemli trend analizi ve raporlama imkânı sağlanıyor. Rol bazlı yetkilendirme sayesinde yönetici ve operatör kullanıcıları yalnızca yetkili oldukları ekranlara ve işlemlere erişiyor.
